[Allemagne] Panneaux BH

[trec_38]

J'ai profité de mes vacances pour voyager un peu en Europe, et à Berlin j'ai trouvé un panneau plutôt bizarre
Je pense que c'est lié aux bornes hydrantes. Mais si quelqu'un a des explications, je suis preneuse...

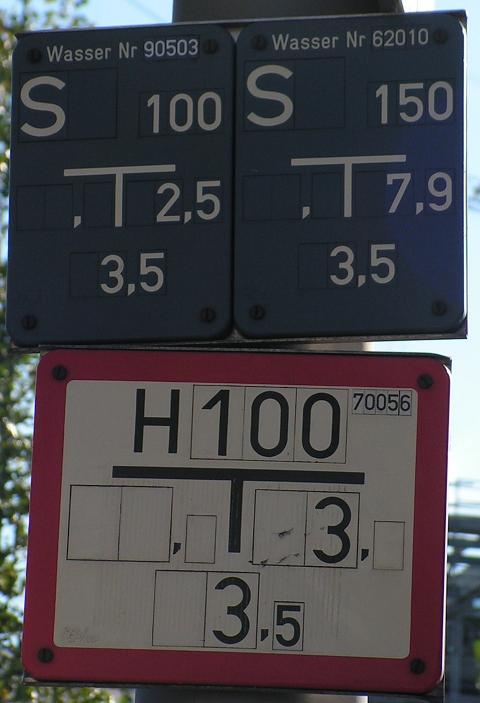

Panneau Berlin


Merci d'avance pour ma lanterne.

[Edit Admin : Image redimentionnée ]

merci

[Bero9]

Ca m'a tout l'air d'être des panneaux pour indiquer où se trouve des BH souterraines.
Si on prend l'ex de la dernière photo:
H = hydrant
100 = nr hydrant
3 = 3m à gauche de la plaquette
3.5= 3,5m depuis la plaquette -> la BH

Je ne peux pas certifier que c'est la bonne réponse, mais cela ressemble tellement aux nôtres.....

[snowguy]

je penserais plus aux pression...
La barre horizontale et la conduite passante avec sa pression et la barre verticale, la dérivation pour alimenter la bh avec la pression...
mais l'alimentation de la bh devrait avoir une pression plus basse que la conduite, ce qui ne joue pas sur toute les photos ! Etrange...

[Florian]

C'est exactement la même chose que pour nos bouches souterraines (en tout cas à Genève), et je rejoins donc Bero9 -- à part pour le 100 ou 150 qui indique le diamètre de la conduite souterraine. J'pourrais trouver une photo, à Genève on a des triangles jaunes et ailleurs ?

[riquet]

A Lutry - Paudex, nous utilisons un système de plaquettes presque semblable. A l'époque, j'avais fait un petit fichier (joint à ce post) avec le détail des inscriptions.

[JF]

Comme le mentionne Florian, c'est pas forcément des BH ou des vannes (qui restes visiblent par le couvercle) mais plutôt pour les conduites. On a la même chose chez nous, en tout cas pour les câbles MT ou HT souterrains.

[fendant_1920]

On en trouve aussi en Angleterre, ils indiquent l'emplacement de la BH car elles sont souterraines
